西門子PLC如何在S7-200 SMART CPU斷電后保持高速計數器的當前值
2020/11/7 9:58:56

西門子PLC如何在S7-200 SMART CPU斷電后保持高速計數器的當前值

如何在S7-200 SMART CPU斷電后保持高速計數器的當前值

問題描述

S7-200 SMART的斷電數據保持不支持高速計數器的范圍設置,因此高速計數器的當前值在CPU每次斷電后都會復位為數值0。要使S7-200 SMART高速計數器的當前值在CPU斷電重啟后依然保持,可以通過以下的編程來實現。

實現方法

在此以通過向導生成高速計數器0的模式0為例來說明如何在S7-200 SMART CPU斷電后保持高速計數器的當前值,具體可參考以下三個部分的編程來實現:

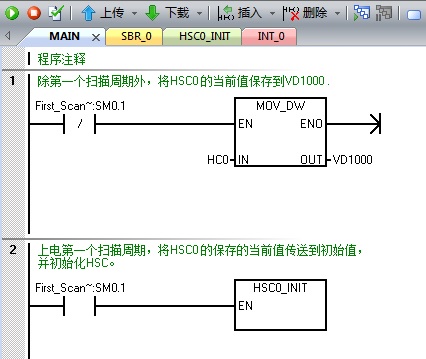

首先,在除了第一個掃描周期之外的其它周期,需要將高速計數器0的當前值HC0傳送到寄存器VD1000中,如下圖1所示,以保證寄存器VD1000始終存儲的是HC0的當前值。

圖1 傳送當前值到寄存器

其次,在上電的第一周期將寄存器VD1000存儲的數值傳送到高速計數器的當前值SMD38,保證高速計數器以VD1000為初始值開始計數,并初始化高速計數器0。
本例中HSC初始化程序是通過HSC向導生成的,只需要在向導生成的程序"HSC0_INIT"上進行簡單修改就可以了, 如下圖2所示:

圖2 初始化HSC0

最后,在系統塊的斷電數據保持處設置寄存器VD1000為斷電保持區域,如下圖3所示。需要注意的是S7-200 SMART V存儲區默認設置為斷電數據不保持,如果將其設置為斷電保持,則V區數據即為永久保持,
無需增加使用電池卡來實現數據的永久保持。

圖3 設置VD1000為斷電保持

例程

所需條件:

1、軟件版本:STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V2.3(其他版本亦可)

3、通訊硬件:TP電纜(以太網電纜)

所實現的功能:

根據上文描述,實現CPU斷電后保持高速計數器的當前值。

 HSC_Retain例程
