西門子1500與300的CP343-1建立S7通訊連接

1500與CP343-1以太網連接，走S7通訊，讀取300里的數據
與訂貨號為6GK7 343-1EX21-0XE0建立S7連接不成功
與訂貨號為6GK7 343-1EX30-0XE0可以建立S7連接
是不是第一個訂貨號的CP模塊不支持S7,還是哪里出了問題?

S7-1500與S7-300 CP卡S7通訊（1500做客戶端）

使用 STEP7 V14，S7-1500 的 PROFINET 通信口可以做 S7 通信的服務器端或客戶端。S7-1500 支持 S7 單邊通信，僅需在客戶端單邊組態連接和編程，而服務器端只準備好通信的數據就行。

所以在編程組態和建立連接方面，S7-1500CPU 如果做為客戶端，只需在 S7-1500 這一側建立連接，并使用單邊編程方式 PUT，GET 指令進行通信，而 S7-300CPU 側不用做任何工作。
所需要條件：

① S7-1500 /S7-300 CP343-1 lean設備
② STEP7 V14
所完成的通信任務：
① S7-1500CPU 將本地 DB3 中的數據寫到 S7-300CPU 中 DB4 中。
② S7-300CPU 通過 CP 卡將本地 DB3 中的數據寫到S7-1500CPU 中 DB4 中。

在S7-1500 CPU一側配置編程

1. 使用 STEP7 V14軟件新建一個項目并完成硬件配置

在項目樹 “Project tree”>“Devices & Networks” >“Networks view” 視圖下，創建兩個設備的連接。用鼠標點中 PLC_1 PROFINET 通信口上，然后拖拽出一條線，到另外一個 CP343-1 lean 的 PROFINET 通信口的綠色小方框上，松開鼠標，連接就建立起來了。

2. 網絡組態

打開 “Network View” 配置網絡，點中左上角的“連接”圖標，這時所有 CPU 變成亮藍色，然后選中S7-1500CPU，右鍵選擇添加新的連接， 在連接列表里建立新的連接并選擇連接對象和通信協議，如圖1. 所示。

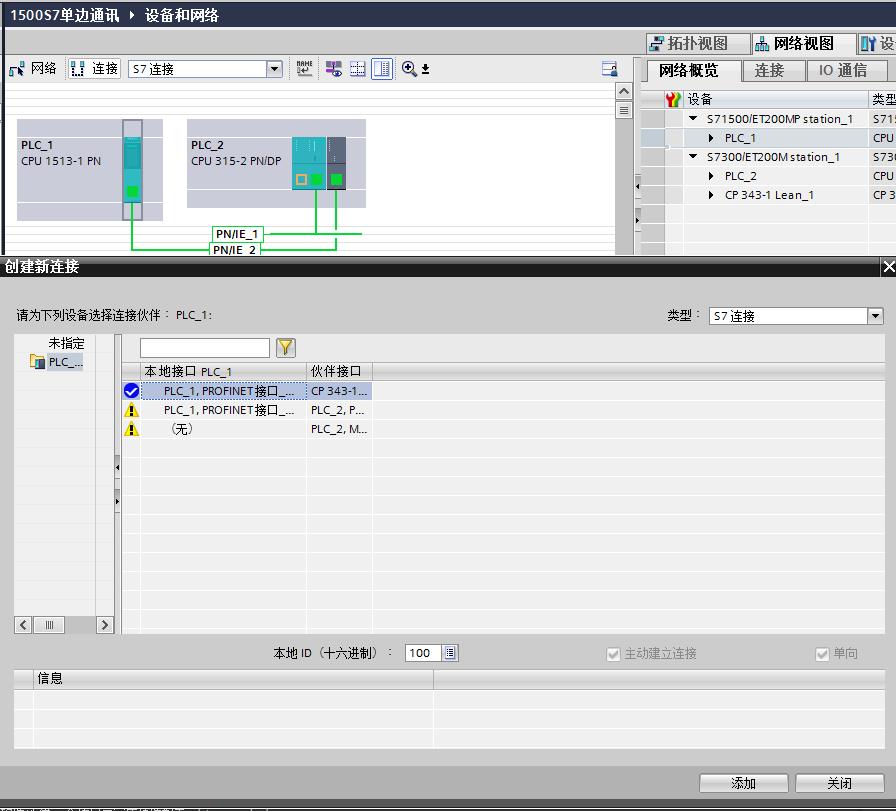

圖1. 建立S7連接

圖2. 定義連接對方地址

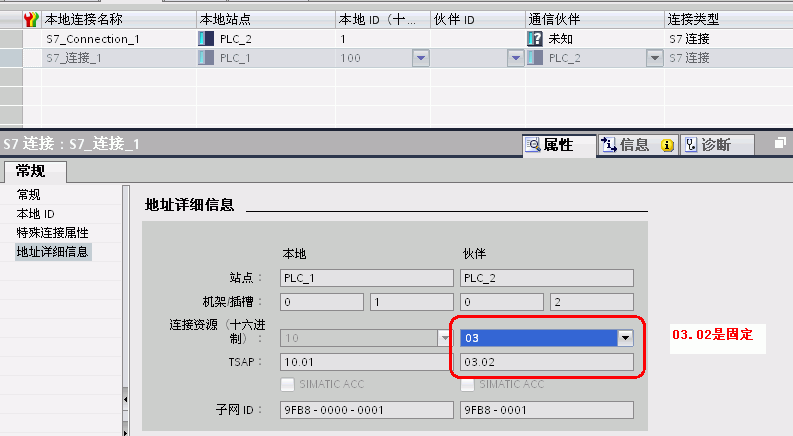

圖3. 定義通信雙方 TSAP號
注意：S7-300預留給S7連接TSAP地址：03.02；如果通信伙伴是S7-400，則要根據CPU槽位來決定TSAP地址,例如: CPU400在3號槽，則TSAP地址為03.03。
配置完網絡連接，編譯存盤并下載。

3. 軟件編程

在OB1中，從“Instruction”>“S7 Communication”>下，調用Get、Put通信指令。創建發送和接收數據塊 DB3和DB4，定義成100個字節的數組。程序見圖4

圖4. 程序調用功能

4. 監控結果

通過在S7-1500側編程進行S7通訊 ，實現兩個CPU之間數據交換，監控結果如圖5.

圖5. 監控結果
