S7-200 SMART 間接尋址

間接尋址是指用指針來訪問存儲區的數據。指針以雙字的形式存儲其它存儲區的地址，只能將 V 存儲單元、L 存儲單元或累加器寄存器（AC1、AC2、AC3）用作指針。

注意：S7-200 SMART CPU 允許指針訪問下列存儲區： I、Q、V、M、S、AI、AQ、SM、T（僅限當前值）和 C（僅限當前值）。不能使用間接尋址訪問單個位或訪問 HC、L 或累加器存儲區。

創建指針步驟

要創建指針，必須使用“移動雙字”指令，將間接尋址的存儲單元地址移至指針位置。；用“&”符號加上要訪問的存儲區地址可建立一個指針，當指令中的操作數是指針時，應該在操作數前加上“*”號。

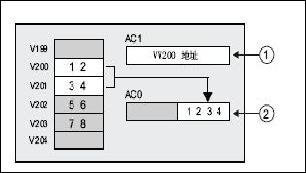

如下圖所示為以創建和使用指針示例。在該示例中，輸入*AC1 表示 AC1 存儲指向“移動字”(MOVW) 指令引用的字長度值的指針，在 VB200 和 VB201 中存儲的值被移至累加器 AC0。

圖1.創建和使用指針舉例

其中：

• 通過將VB200的地址（VW100的初始字節）移動到AC1創建指針。
• 移動AC1中的指針引用的字值。

注意：修改指針的值時，請記住調整所訪問數據的大?。涸L問字節時，指針值加 1；訪問定時器 或計數器的字或當前值時，指針值加 2；訪問雙字時，指針值加 4。

例程1.通過指針訪問數據表

例程所需條件：

1、軟件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V1.0及以上

3、通訊硬件：TP電纜（以太網電纜）

所實現的功能：

索引號VW1008=0時，將指定的配方0(VB100~VB104) 數據傳送到(VB1500~VB1504)

索引號VW1008=1時，將指定的配方1(VB105~VB109) 數據傳送到(VB1500~VB1504)

索引號VW1008=2時，將指定的配方2(VB110~VB114) 數據傳送到(VB1500~VB1504)

索引號VW1008=3時，將指定的配方3(VB115~VB119) 數據傳送到(VB1500~VB1504)

依次類推，具體的程序說明，參考例程內的描述。

 Addressing_1

例程2.通過指針存儲數據表

例程所需條件：

1、軟件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V1.0及以上

3、通訊硬件：TP電纜（以太網電纜）

所實現的功能：

索引號VW1008=0時，將(VB1500~VB1504)數據傳送到指定的配方0(VB100~VB104)

索引號VW1008=1時，將(VB1500~VB1504)數據傳送到指定的配方1(VB105~VB109)

索引號VW1008=2時，將(VB1500~VB1504)數據傳送到指定的配方2(VB110~VB114)

索引號VW1008=3時，將(VB1500~VB1504)數據傳送到指定的配方3(VB115~VB119)

依次類推，具體的程序說明，參考例程內的描述。

 Addressing_2

例程3.通過地址偏移量來訪問V存儲區數據

例程所需條件：

1、軟件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V1.0及以上

3、通訊硬件：TP電纜（以太網電纜）

所實現的功能：

本例程可以實現對區任意字節數據的訪問。

VD1000作為指針，指向VB0，然后利用VD1004存儲的地址偏移量改變指針值，即，VD1000指向VD1000+VD1004的地址，并將該地址的數據復制到VB1008。

通過改變VD1004，可以訪問V區的任意單元。

舉例：

VD1004=0時，將VB0的數據傳送到VB1008，

VD1004=1時，將VB1的數據傳送到VB1008，

VD1004=100時，將VB100的數據傳送到VB1008，

依次類推，具體的程序說明，參考例程內的描述。

 Addressing_3

免責聲明

本例程僅供參考，程序中的CPU版本、類型可能與用戶實際使用不同，用戶可能需要先對例子程序做修改和調整，才能將其用于測試。本例程的作者和擁有者對于該例程的功能性和兼容性不負任何責任，使用該例程的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯系西門子技術支持與服務部門。
