AO故障快速診斷

在現場使用模擬量輸出模塊時，如果出現模擬量輸出異常的情況，可以通過下面的步驟進行分析診斷處理。

1、觀察AO模塊上是否有SF故障燈亮

SF燈（紅燈）亮

2、使用編程軟件，進入硬件組態界面檢查模塊配置是否正確

AO模塊硬件組態配置檢查

3、檢查程序中對AO模塊輸出地址的賦值是否正確

AO模塊輸出地址賦值注意事項

4、檢查輸出回路接線，執行器選擇參數，現場電氣環境

AO模塊輸出側檢查

SF燈（紅燈）亮

SF燈亮時，最好可以通過電腦連接CPU在線查看模塊的診斷信息，然后判斷故障。

具體請參看：如何查看模塊的診斷信息

模擬量輸出模塊常見的診斷信息如下：

無外部負載電壓（供電不正確）

模塊量輸出模塊均需要對模塊本身提供24VDC工作用電。

解決方案：

請檢查供電接線是否接；接線是否牢靠。具體接線請參看文檔：擴展模塊接線

檢查電源是否正常供電；

檢查前連接器（接線端子）是否插牢到位，建議重新拔插。

組態/參數賦值錯誤

解決方案：

檢查組態的訂貨號與實際硬件模塊是否一致

對M短路

僅在執行電壓輸出時存在短路測試。

斷線

僅在執行電流輸出時存在斷線測試。

AO模塊硬件組態配置檢查

檢查硬件組態中是否正確配置，并編譯下載。

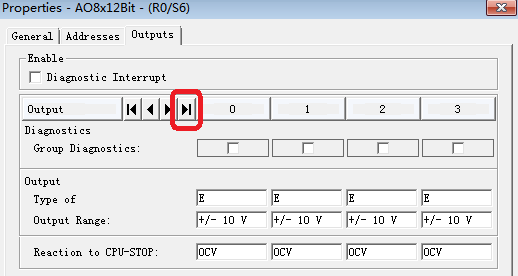

特別需要注意模塊6ES7332-5HF00-0AB0，AO8 x12位，其8個輸出通道為各自單獨配置。組態時需要點擊向后選擇按鈕，以此來選擇后4路通道進行配置。

AO模塊輸出地址賦值注意事項

程序中是否為相應輸出地址賦正確數值。

對于S7-300控制系統，輸出單極性（如0~20mA、0~10V）前提下，輸出數值允許范圍為0~27648；輸出雙極性（如-10V~+10V）前提下，輸出數值允許范圍為-27648~+27648。

在默認情況下，硬件組態中系統會為模擬量輸出分配過程映像區之外的地址，因此在程序中對模擬量輸出地址的訪問應該使用PQW，而非QW。

關于過程映像區的問題，請參看文檔：過程映像區與外設地址

AO模塊輸出側檢查

檢查輸出接線是否正確，具體接線請參看文檔：擴展模塊接線。

檢查模塊參數中執行器選擇數據是否正確，在不同的輸出類型下，對負載阻抗范圍有不同的要求 。具體參數請查看手冊：SIMATIC S7-300模塊數據

如現場有AI模塊，可將AO模塊通道接入AI模塊通道給定數值測試，注意在AI模塊配置中根據AO的輸出選擇相應的電壓或4線電流測量模式。

更換通道測試；如有備用模塊，更換模塊測試，以此判斷是否為模塊硬件故障。

考慮現場輸出回路中是否存在電氣干擾，接線電纜采用屏蔽雙絞線，屏蔽層根據現場實際情況做接地處理。

如現場情況復雜，建議申請西門子現場服務支持。
