S7-1200運動控制指令-MC_Home （回原點）西門子S7-1200系列PLC

MC_Home

指令名稱：回原點指令

功能：使軸歸位，設置參考點，用來將軸坐標與實際的物理驅動器位置進行匹配。

使用要點：軸做絕對位置定位前一定要觸發MC_Home指令。

『注意』部分輸入/輸出管腳沒有具體介紹，請用戶參考MC_Power指令中的說明。

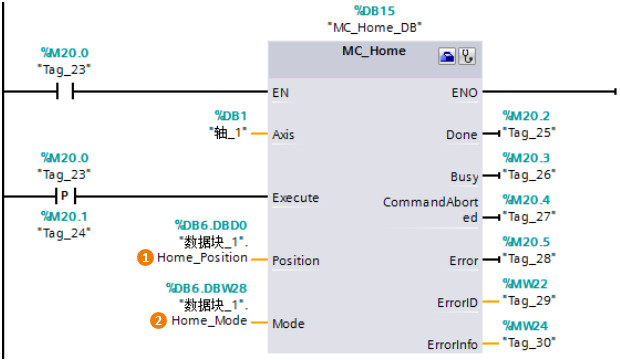

①Position： 位置值

• Mode = 1時：對當前軸位置的修正值
• Mode = 0,2,3時：軸的絕對位置值

②Mode： 回原點模式值

• Mode = 0：絕對式直接回零點，軸的位置值為參數“Position”的值
• Mode = 1：相對式直接回零點，軸的位置值等于當前軸位置 + 參數“Position”的值
• Mode = 2：被動回零點，軸的位置值為參數“Position”的值
• Mode = 3：主動回零點，軸的位置值為參數“Position”的值

下面詳細介紹模式0和模式1.

Mode = 0絕對式直接回原點

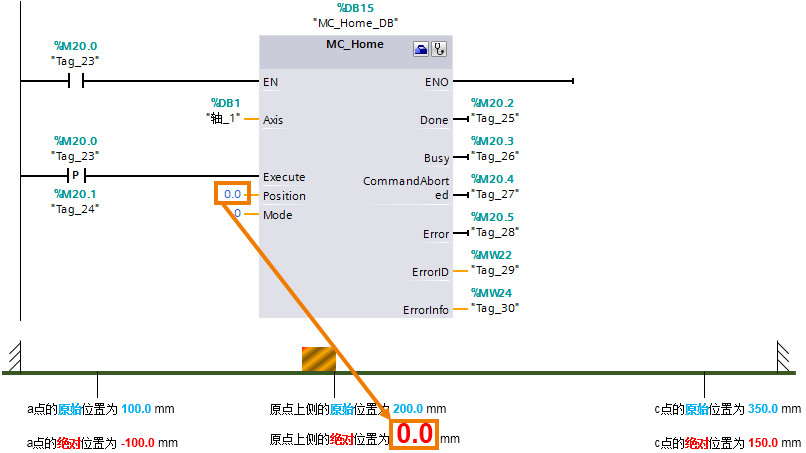

以下圖為例進行說明。該模式下的MC_Home指令觸發后軸并不運行，也不會去尋找原點開關。指令執行后的結果是：軸的坐標值更直接新成新的坐標，新的坐標值就是MC_Home指令的“Position”管腳的數值。例子中，“Position”=0.0mm，則軸的當前坐標值也就更新成了0.0mm。該坐標值屬于“絕對”坐標值，也就是相當于軸已經建立了絕對坐標系，可以進行絕對運動。

『優點』MC_Home的該模式可以讓用戶在沒有原點開關的情況下，進行絕對運動操作。

Mode = 1相對式直接回原點

與Mode = 0相同，以該模式觸發MC_Home指令后軸并不運行，只是更新軸的當前位置值。更新的方式與Mode = 0不同，而是在軸原來坐標值的基礎上加上“Position”數值后得到的坐標值作為軸當前位置的新值。如下圖所示，指令MC_Home指令后，軸的位置值變成了210mm.，相應的a和c點的坐標位置值也相應更新成新值。

Mode = 2和Mode = 3參見回原點。

『注意』用戶可以通過對變量 <軸名稱>.StatusBits.HomingDone = TRUE與運動控制指令“MC_Home”的輸出參數 Done = TRUE進行與運算，來檢查軸是否已回原點。
