如何在S7-200 CPU斷電后保持高速計數器的當前值

1 問題描述

S7-200 的斷電數據保持不支持高速計數器的范圍設置，因此高速計數器的當前值在CPU每次斷電后都會復位為數值0。要使S7-200高速計數器的當前值在CPU斷電重啟后依然保持，可以通過以下的編程來實現。

2 實現方法

在此以高速計數器0的模式1為例來說明如何在S7-200 CPU斷電后保持高速計數器的當前值，具體可參考以下三個部分的編程來實現：

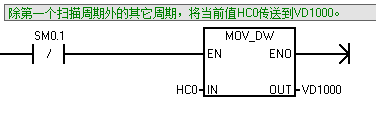

首先，在除了第一個掃描周期之外的其它周期，將高速計數器0的當前值HC0傳送到寄存器VD1000中，如下圖1所示，以保證寄存器VD1000始終存儲的是HC0的當前值。

圖1 傳送當前值到寄存器

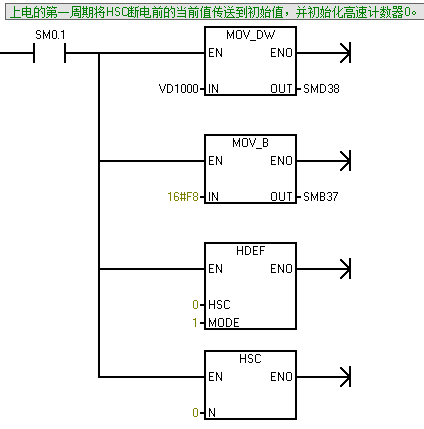

其次，在上電的第一周期將寄存器VD1000存儲的數值傳送到高速計數器的當前值，保證高速計數器以VD1000為初始值開始計數，并初始化高速計數器0，如下圖2所示：

圖2 初始化HSC0

最后，在系統塊的斷電數據保持處設置寄存器VD1000為斷電保持區域，如下圖3所示。需要注意的是CPU224及其以上的型號最多支持100個小時（理論值）的斷電保持時間，如果斷電時間超過100個小時的話，可以考慮增加電池卡；或者將當前值保存到MB0-MB13這14個字節的存儲單元。

圖3 設置斷電數據保持
