西門子PLC如何復位高速計數器

復位高速計數器有以下兩種方式：

• 外部復位 ： 選用帶外部復位模式的高速計數器，當外部復位輸入點信號有效時，高速計數器復位為0 （外部復位會將當前值復位到0值而不是初始值）
• 內部復位 ： 也可使用內部程序復位，即將高速計數器設定為可更新初始值，并將初始值設為0，執行HSC指令后，高數計數器即復位為0 （內部復位則將當前值復位到初始值）

外部復位需要有帶外部復位模式的高速計數器 通過I點實現 暫不做解釋 下面介紹內部復位功能

組態一個高速計數器 例中用HSC0 模式0

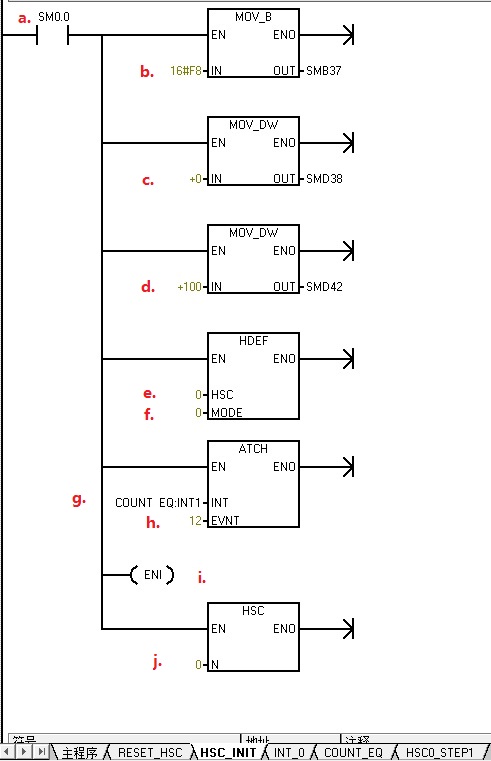

1.首先在子程序 HSC_INIT 里編寫高速計數器初始化程序

a. 因在子程序內 用SM0.0調用。保證調用該子程序時，該網絡有效

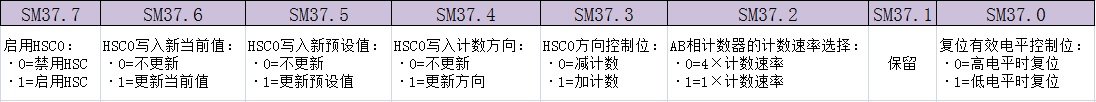

b. SMB37 定義控制字節

例中SM37=16#F8=2#11111000 即允許更新當前值，預設值以及計數方向 ，這樣 SMD38/42的設置才會有效

c. 裝載當前值即初始值

d. 裝載預設值

e. 高速計數器號

f. 高速計數器模式

g. 關聯中斷 如果高速計數器不需要中斷 ATCH與ENI 可以省去

h. 中斷事件號 HC0輸入方向改變

i. 允許中斷

j. 啟用高速計數器 HSC0

2.其次在主程序用SM0.1或者一條邊沿觸發指令調用一次此子程序

3.編寫復位子程序 RESET_HSC

4.用邊沿觸發指令調用 RESET_HSC

至此 只要M0.0上升沿觸發 HSC0的當前計數值會復位為SMD38的數值 即HC0=SMD38=0 ;如果想要更改當前值為其他數值 同樣程序 修改SMD38即可

怎樣使用高速計數器中斷

S7-200的高速計數器中斷每個計數器共三種：

• CV=PV (當前值=預設值)
• 輸入方向改變
• 外部復位

當然 輸入方向改變與外部復位中斷需要與實際的計數器模式有關 例如 模式0 僅僅是脈沖計數 不能有后兩種中斷

上例中使用的的CV=PV中斷 ，當中斷事件到以后會去執行g.關聯的INT1 實際上例能實現計數值從0~100然后變為50~200又變為0~100依次循環模式 具體可以參考下面的例子程序

高速計數器例程

為了更好地理解 高速計數器的編程，可參考下面的例程

HSC0 MODE0
