字符串

字符串定義及格式

字符串轉換

字符串比較

字符串功能

字符串定義及格式

字符串最大長度占用長度為256個字符長度，其中

第一個字符定義為字符串的最大長度數值

第二個字符定義為字符串的有效長度數值

從第三個字符開始為實際有效的字符，最大可設置254個字符長度，每個字符的數據類型是：Char。字符是以ASCII的方式存儲。

ASCII碼與16進制和10進制轉換關系如下圖所示：

表1 ASCII碼表

字符串轉換

1. STEP7庫功能

STEP7庫中提供了如下幾個轉換塊：（庫文件路徑：庫libraries---Standard Libray---IEC Function Blocks）

（FC94，95路徑：庫libraries---Standard Libray---TI-S7 Converting Blocks）

表2. 字符串轉換

2 .整數(雙整數)轉字符串

以FC5為例，雙整數為有符號整數，因此如圖第三個有效字符為符號位，顯示“+”。
注意： 此處字符串定義最大長度為254個字符，圖二中第一位最大長度為-2為有符號數值。

圖1. FC5及數據塊定義

圖2. 變量表監看

3 .實數轉字符串

實數轉換為字符串，顯示格式為科學計數法。如圖3所示:

圖3. 科學計數法顯示

其有效數據最多顯示7位。同時轉換后的字符串固定占用14個有效字符長度。
注意，建立字符串最大長度時務必要大于14個字符長度，否則FC30不執行，無輸出。

圖4. FC30實例

4 .字符串轉16進制

FC94功能實際為將連續的字符轉換為連續的16進制。
因此，使用時注意：
1. 輸入"IN"為有效字符的起始地址，即字符串的前兩個固定占用字符需要跳過
2. 轉換個數與字符串本身定義的有效字符長度數值無關，只與輸入"N"有關
3. 字符占8位，16進制占16位；因此轉換后占位方式如圖6

圖5. FC94

圖6. FC94監看

如何將Date 或 Date_and_Time數據類型轉換為字符串？

參看"數據類型轉換的工具集

如何將字符串轉換為實數（非科學計數法形式）？

請參考：哪些標準 STEP 7函數可用來對字符串變量和ASCII 字符進行轉換和比較？

字符串比較

1. STEP7庫功能

STEP7庫中提供了如下幾個比較塊：（庫功能路徑：庫libraries---Standard Libray---IEC Function Blocks）

表3. 字符串比較

注意：

1. 比較功能，比較的是兩個字符串的有效數據長度部分。即字符串定義的最大長度與比較結果無關。見圖7

2. 比較大小時，字符從上至下依次比較。見圖8

3. 比較大小時，字符轉換為16或10進制比較。即非數字字符，是轉換為16或10進制進行比較。見圖9

圖7. FC10比較大小

圖8. FC13比較大小

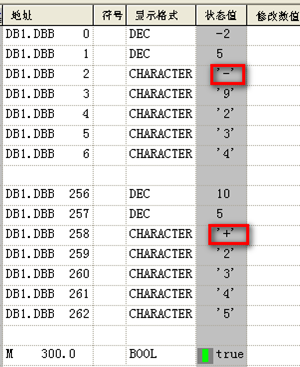

圖9. FC13比較大小

為何比較帶"+-"的字符串，"-"的字符串反而大于"+"字符串？

如圖9，由于"+"對應十進制43，"-"對應十進制45；因此對于+-號比較，"-"的字符串反而大于"+"的字符串。

字符串功能

1. STEP7庫功能

STEP7庫中提供了如下幾個功能塊：（庫功能路徑：庫libraries---Standard Libray---IEC Function Blocks）

表4. 字符串功能

注意：以上功能塊均以字符串的有效長度為基礎。
