如何實現流量累計功能？西門子1500PLC如何實現流量累計功能？

描述：
例如，使用測量線性速度的計量單位或者測量體積的計量單位。您可以用距離或體積作為物理量，用毫秒、秒、分鐘、小時、或天作為測量時間的單位。

用于STEP7 V5.x的功能塊"Totalizer"

下表列出了功能塊 "Totalizer" 的參數格式.

圖. 1 所示在OB35 (循環中斷)調用FB "Totalizer" .

在一個周期的單位:

這樣，在一個特定的周期內，將緩沖區“ACCUM”中的中間結果累加上該數值，同時在同一周期內將累加結果傳送到變量“TOTAL”中.如果參數 "Reset" 值為"True",輸出參數 "Total" 復位為0.

例如

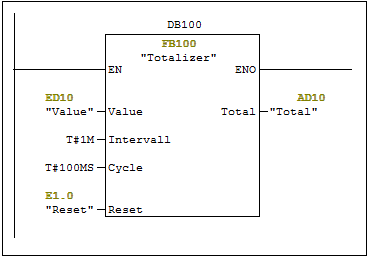

在圖.02 例子中參數值 "Value" 為 60.0 并且 時間參數 "Interval" 為1分鐘.

• 在一分鐘內,參數 "Total" 在間隔時間內從值 1 累加到 60.
• 循環時間100 毫秒代表 FB "Totalizer" 的掃描間隔 .
• 當 FB 在OB35(循環中斷),程序按照 100ms的時間間隔執行,不受OB1 (主程序)控制.

測量值“VALUE”相關的物理單位可以為，例如，米/秒、立方米/分鐘或者公里/小時。必須在輸入變量 "Interval" 中輸入物理單位的間隔時間。例如：

• 米/秒: T#1s
• 立方米/分鐘: T#1M
• 公里/小時: T#1h

圖. 02

下載

下載附件 "23061633_Totalizer_Proj_STEP7_V55.zip" 中包含一個 STEP 7 項目，該項目使用了上述功能塊(FB100、背景數據塊 DB100 和 OB35).

拷貝 ZIP 文件到單獨安裝目錄然后雙擊文件,項目文件所有子目錄解壓縮.然后,您可以使用STEP 7 V5.5打開和編輯項目.

 23061633_Totalizer_Proj_STEP7_V55
