WinCC V7.4SP1的系統診斷控件可顯示“S7-1200”和“S7-1500”控制器的故障和錯誤。

首先WinCC V7.4SP1與S7-1200/1500 PLC建立通信連接。

詳細組態步驟請參考以下視頻：

WinCC V7.3與S7-1200/1500的通信方法(視頻)

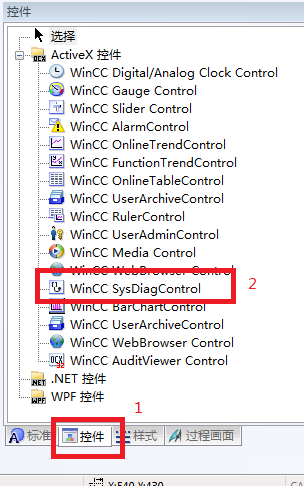

打開圖形編輯器，在右邊控件列表中選擇“WinCC SysDiagControl”控件。

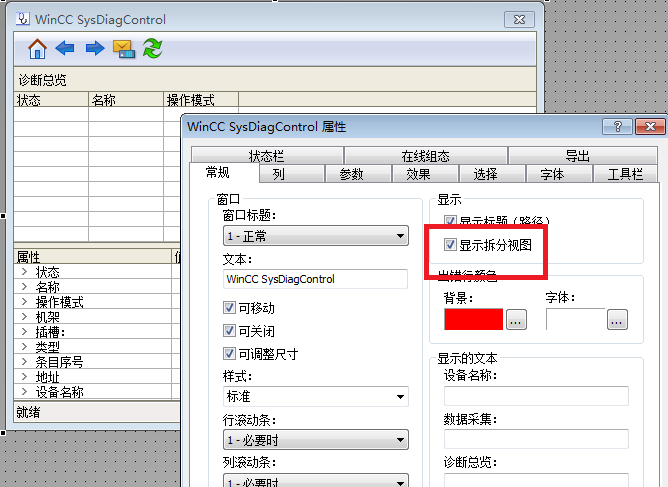

用鼠標把控件拖拽到畫面中，雙擊此控件，在彈出的組態對話框中選擇“顯示拆分視圖”。

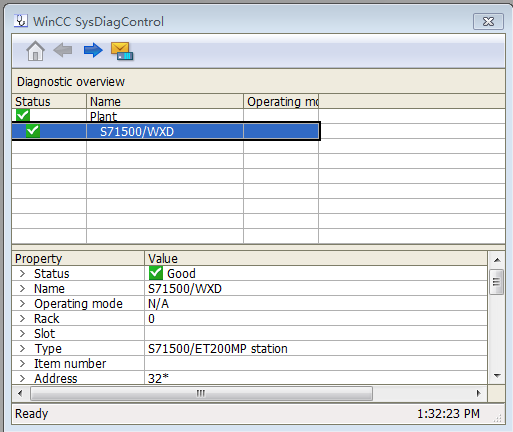

項目激活后，控件顯示所連接PLC狀態。

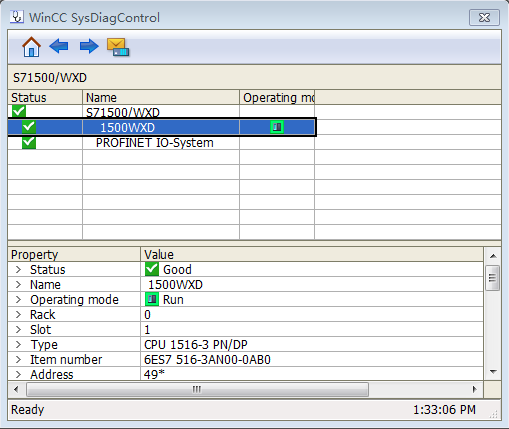

雙擊PLC，可以查看當前PLC詳細信息。

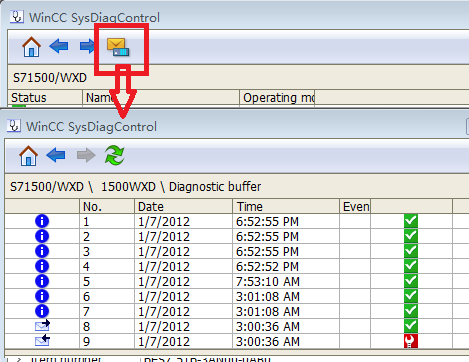

點擊工具欄診斷緩沖區按鈕，可以查看當前PLC診斷緩沖區。
