WinCC V7.4SP1中針對S7-1200 或 S7-1500通信，可以創建狀態變量和控制變量，用來顯示和控制S7-1200 或 S7-1500 PLC的通信。

首先WinCC V7.4SP1與S7-1200/1500 PLC建立通信連接。

詳細組態步驟請參考以下視頻：

WinCC V7.3與S7-1200/1500的通信方法(視頻)

打開變量管理器，在與S7-1200 或 S7-1500通信連接下面，創建2個變量：

變量：@<連接名稱>@

數據類型：無符號的32位值

數值含義：

“1”：已建立連接。此變量起始值建議設置為1。

“0”：連接被終止。

此變量用于控制PLC通信連接，例如可以組態在按鈕事件中用于建立/斷開通信連接。

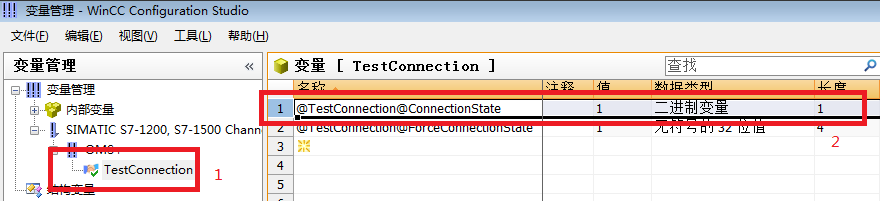

變量：@<連接名稱>@ConnectionState，用于顯示當前通信連接的狀態。

數據類型：二進制變量

數值含義：

“1”：連接準備就緒。

“0”：連接被終止。

此變量用于顯示PLC通信連接狀態，例如可以組態于指示燈背景色，顯示通信連接狀態。

為2個變量分配的PLC數據地址，一定不要被其它程序所使用。

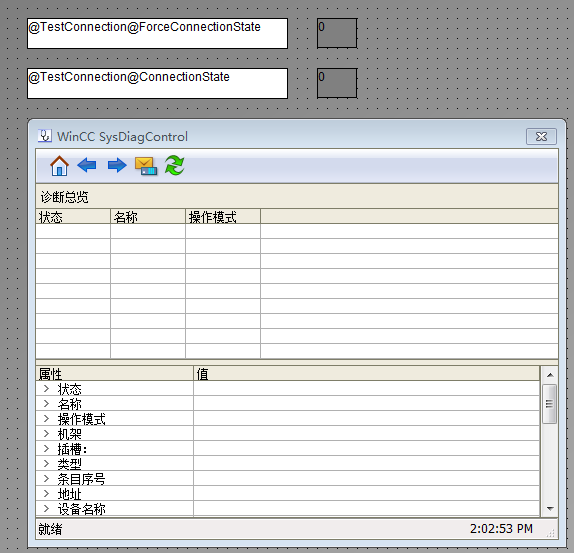

在畫面中添加I/O域并關聯以上2個變量，并且添加系統診斷視圖用于診斷通信連接。

系統診斷視圖的用法，請參考以下文檔：

WinCC7.4SP1使用系統診斷控件對S7-1200/1500進行系統診斷

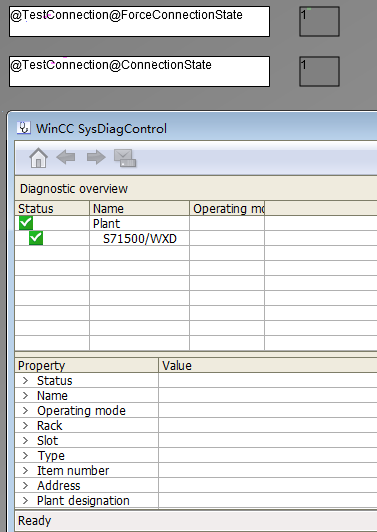

項目激活運行后，可以看到通信已建立，2個變量值都為1。

給控制變量賦值為0后，可以看到通信斷開，顯示變量值也變為0。
