在WinCC V7.5 版本軟件中，可以自動創建通信連接狀態變量，用于顯示通信狀態或者控制通信斷/開。

這個功能對于所有S7-300/400/1200/1500 控制器連接都有效。

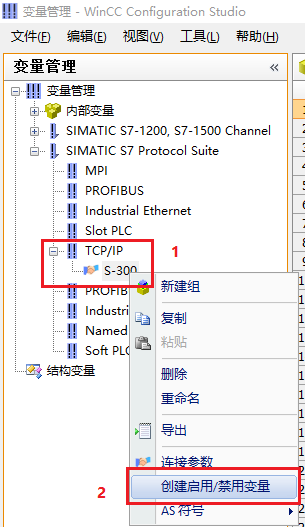

在變量管理器中選擇所要組態的通信連接，點鼠標右鍵，在菜單中選擇“創建啟用/禁用變量”。

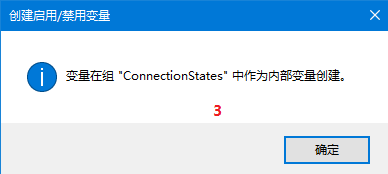

在彈出框中點擊確定。

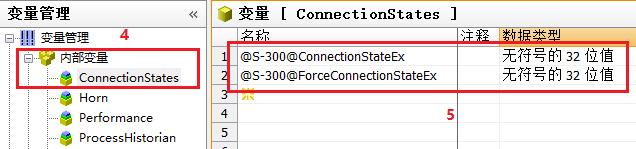

選擇內部變量組ConnectionStates，可以看到已經創建了包含連接名的2個變量。

@@ForceConnectionStateEx

這個變量用來控制通信連接。

起始值 = 1，激活運行系統時，建立連接；寫入0，通信連接中斷；再次寫入1，通信連接建立。

@@ConnectionStateEx

這個變量用來顯示通信連接狀態。

當激活運行時，建立連接 變量=1；連接中斷 變量=0。 可以利用這個變量組態對象背景顏色，用來顯示通信狀態。

畫面對象顏色組態請參考鏈接：

在WinCC畫面中修改對象的背景顏色
